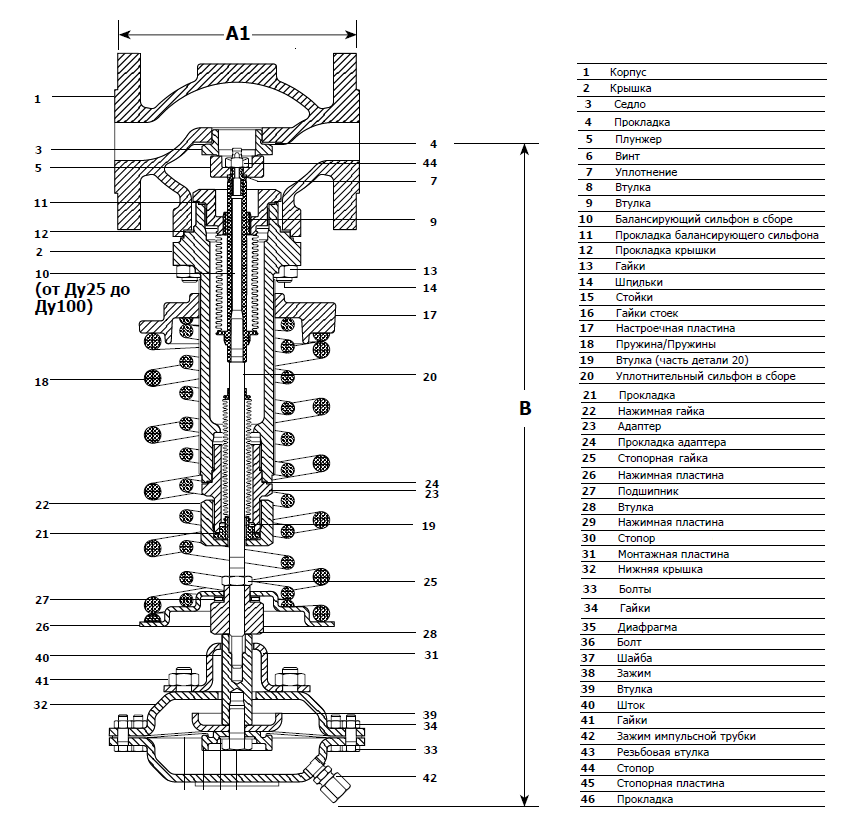

Редукционные клапаны Spirax Sarco DRV 7

Редукционные клапаны серий DRV7-  прямого действия для снижения и поддержания давления пара, воды

и других нейтральных газов и жидкостей.

Для защиты диафрагмы при редуцирования пара должен применяться сепаратор WS4

на линии отбора давления за редукционным клапаном.











Диапазон настройки давлений за клапаном


Клапан          Тип           Цвет             Диапазон
               диафрагмы    пружины     давлений (бар)


DRV7-B1        1              Желтый *         0.1 - 0.6                   * DN32 - DN50 диапазон настройки 0.15 - 0.6 бар,

                                                                                                   DN65 - DN100 диапазон настройки 0.3 - 0.6 бар.


DRV7-B2        2              Желтый **        0.2 - 1.2                 ** DN65 - DN100 диапазон настройки 0.4 - 1.2 бар.


DRV7-B3        3              Синий               0.8 - 2.5


DRV7-B4        4              Синий               2.0 - 5.0


DRV7-B5        5              Синий               4.5 - 10.0


DRV7-B6        5             Красный            8.0 - 20.0

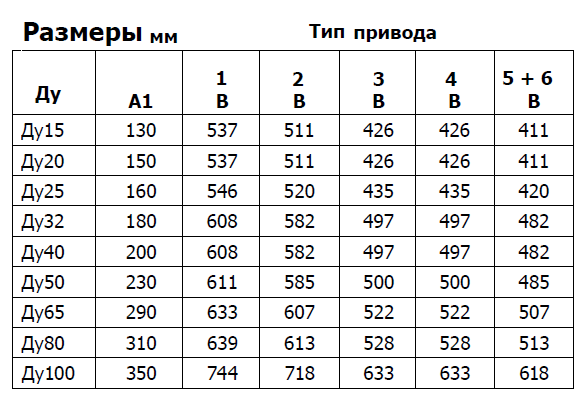

Размеры и соединения  - фланцы -  Ру40


Максимальные расчетные параметры по корпусу   Ру25 при 120°C :

- Корпус Чугун SG
- Диафрагма Армированный EPDM

- Максим. расчетная температура 300°C

- Максимальный перепад давления ΔР
   от  Ду15  до  Ду50    25 бар
   от  Ду65  до  Ду100  20 бар


Коэффициент Kvs
Размер   Ду    15      20     25      32      40      50      65      80      100
              Kvs   3,4     6,5    11,4   16,4    24      40      58      92      145





ВОЗМОЖНОСТЬ ЗАМЕНЫ НА АНАЛОГ:

1) Для воды:

     для расчетного давления  PN 1,6МПа и температуре до + 150С  - По характеристикам, строительной длине (расстояние между фланцев)

     Редукционные клапаны Spirax Sarco DRV 7  можно заменить на        ►       Регулятор  давления "после себя" РД-А



2) Для пара:

    для расчетного давления  PN 1,6МПа и температуре до + 220С  - По характеристикам, строительной длине (расстояние между фланцев)

   Редукционные клапаны Spirax Sarco DRV 7  можно заменить на        ►       Регулятор  давления "после себя" RDT-T



    для расчетного давления  PN 2,5 МПа и температуре до + 220С  - По характеристикам, строительной длине (расстояние между фланцев)

    Редукционные клапаны Spirax Sarco DRV 7  можно заменить на        ►       Регулятор  давления "после себя" УРРД-НО
