РСМ-05.07C Ду 150/150 ПРП

РСМ-05.07C Ду 150/150 ПРП
РСМ-05.07C Ду 150/150 ПРП РСМ-05.07C Ду 150/150 ПРП
Производитель: АРВАС
Модель: Электромагнитный расходомер РСМ-05.07C DN 150/150 ПРП
Наличие: поставка 7 рабочих дней
Цена: по запросу
Кол-во:
   - или -
В закладки
В сравнение
Описание:

Расходомер - счетчик электромагнитный   РСМ - 05.07С    Ду 150 ПРП / Ду 150 ПРП  (фланцевый) - функционально связанная пара расходомеров

Погрешность ± 1%    Диапазон расходов (1:400)   Gmin - Gmax, м3/час     1,5 - 600,0

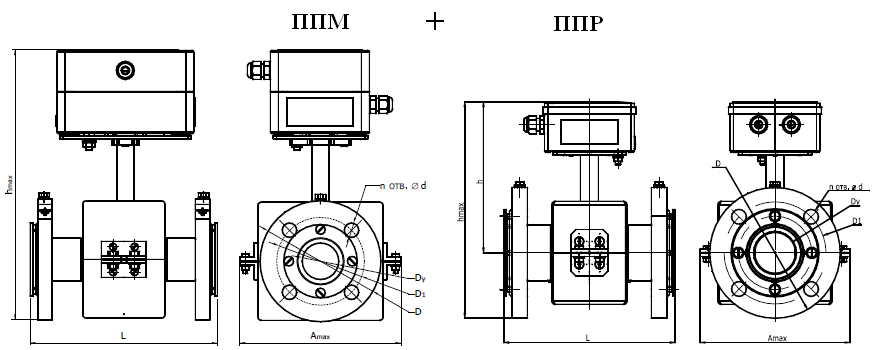

L , мм   =  310       hmax, мм    = 425        nотв., мм   =  8            Ø, мм =  26              D1, мм  =  250



- Длина прямых участков до и после расходомера -   3 Ду  и 1 Ду

- Связь с расходомером -  неэкранированный кабель  2 х 0,5 мм²  не более  100 Ом

-Температура измеряемой жидкости   3 - 150°

- Максимальное рабочее давление в трубопроводе 1,6 МПа

- Удельная электрическая проводимость жидкости  от  5·10-4  до  5·10-1 См/м

- Питание напряжением переменного тока  - 230 В, 50 Гц

- Степень защиты - IP 54



- Расходомер сертифицирован в РФ, Государственном реестре средств измерений Российской Федерации № 19714-20


- Первичная поверка  осуществляется предприятием  "АРВАС", Республика Беларусь (действительна в РФ) ;

- Межповерочный интервал - 4 года;



- Вес расходомера:     25,5 кг х 2 = 51 кг ;

- Гарантийный срок 48 месяцев со дня продажи прибора





- Расходомер может использоваться в составе теплосчетчиков  ТЭМ-104   для коммерческого учёта

   количества теплоты и теплоносителя

- Осуществляет автоматическое измерение и преобразует средний объёмный расход в частотный сигнал,

  протекший объем в импульсный сигнал

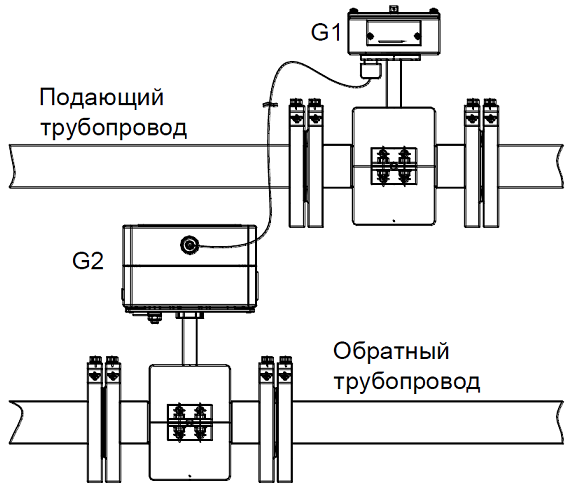

В состав расходомера входят ППМ (преобразователь промежуточный микропроцессорный)

и два ППР (первичный преобразователь расхода;), один из которых подключается к ППМ

при помощи линии связи (канал G1), а другой конструктивно совмещен с ППМ (канал G2)

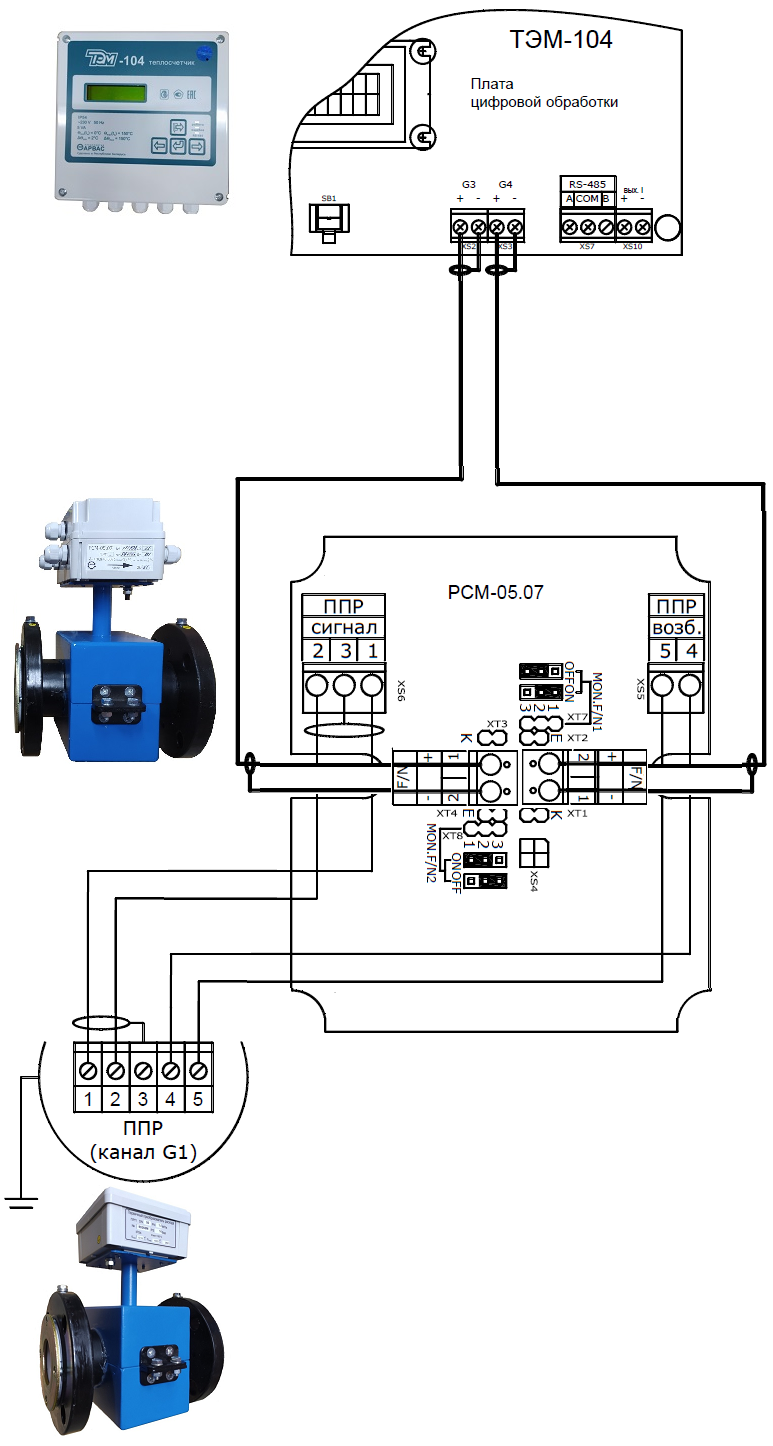

          Схема электрических соединений при подключении РСМ-05.07С
