Регулятор ТРМ-12

  Одноканальный измеритель ПИД-регулятор микропроцессорный ТРМ12 совместно с первичным преобразователем

(датчиком  t°)  предназначен для измерения и регулирования  температуры .

Может использоваться в   ситемах ГВС,   паровых теплообменниках   и др.

(При подключения датчика давления может быть ипользован в составе регулятора давления непрямого действия)

Совместно  с  ТРМ-12  можно использовать клапаны регулирующие

для воды       ►  КЗР               ►  ЗРК

 или    для пара      ►   КЗР для пара           ►   РК

     ТРМ-12  позволяет осуществлять следующие функции:
- измерение температуры или других физических величин (давления и т.п.) в одной точке с помощью стандартного датчика, подключаемого к универсальному входу прибора;
-  отображение текущего измерения на встроенном светодиодном цифровом индикаторе;
-  управление электроприводом запорно-регулирующего (КЗР) или трехходового клапана ;
-  регулирование измеряемой величины по пропорционально-интегральному (ПИ) закону для КЗР;
-  автоматическое определение коэффициентов ПИД-регулятора (автонастройка).

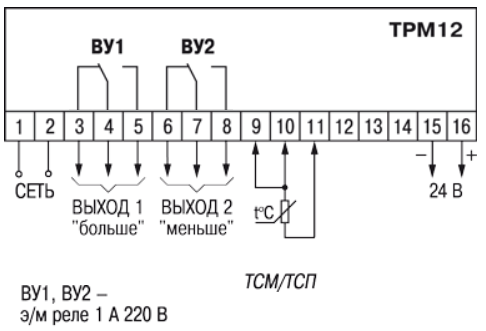

  Схема подключения  при ВУ типа Р:

Терморегулятор ТРМ12 имеет один универсальный вход для подключения измерительных датчиков:

    термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
    активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.

 ОВЕН ТРМ12 имеет встроенный источник +24 В ± 10% для питания датчиков с унифицированным выходным сигналом или аналоговых выходных устройств.

Типы выходных устройств:

    Р – э/м реле (ток не более 4 А при напряжении не  более 250 В, 50 Гц)
    К – транзисторная оптопара /  С – симисторная оптопара /   Т – выход для управления твердотельным реле

    Количество выходных устройств - 2 ВУ одного типа («больше», «меньше»)

 Тип термопреобразователей сопротивления:

    Cu 50, Cu100, Cu500, Cu1000 / 50М, 100М, 500М, 1000М/ 50П, 100П, 500П, 1000П / Pt50, Pt100, Pt500, Pt1000

     Длина линий связи с датчиками температуры  - 100 м (при сопротивлении  линии не более 15 Ом)

Конструктивное исполнение:

    Н – корпус настенного крепления с размерами 130х105х65 мм, степень защиты     IP44

    Щ1 – корпус щитового крепления с размерами 96х96х65 мм, степень защиты          IP54

    Щ2 – корпус щитового крепления с размерами 96х48х100 мм, степень защиты        IP54

    Д – корпус с размерами 90х72х58 мм для установки на DIN-рейку, степень защиты IP20

-  Автонастройка  - автоматическое определение коэффициентов ПИД-регулятора

- Напряжение    питания переменного тока -  90…245 В

 - Масса прибора - не более 0,5 кг
