Регулятор РД-А-40.ХХ.1 (РП-40.ХХ.1)

  Регулятор  давления  РД-А-40.ХХ.Х.1  Ду 40   поддерживает   давление "после себя", заданное настройкой пружины, ограничивая  расход воды  (до + 150С)   или воздуха (до + 80С)

или при исполнении  РП-40.ХХ.Х.1  поддерживает перепад  давления

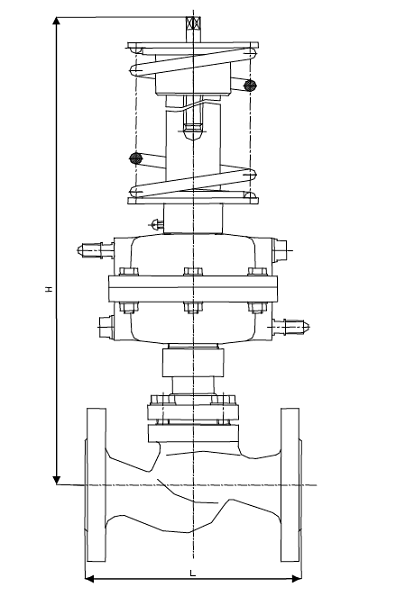

L =  200 мм     H =   610 мм

- Фланцевое Ду (DN) 40 соединение с трубой;

- Регулируемая среда -    вода  до + 150ºС,  воздух   до + 80ºС;

- Условная пропускная способность, Kvy, м³/ч      10 , 16 , 20 или 25

- При варианте исполнения  регулятора давления   "ПОСЛЕ СЕБЯ"   обозначение :

    РД-А-40.10.Х.1      РД-А-40.16.Х.1     РД-А-40.20.Х.1     РД-А-40.25.Х.1

   ( Х - № диапазона настройки)

- При варианте исполнения  регулятора   ПРЕПАДА ДАВЛЕНИЯ    обозначение  :

      РП-40.10.Х.1        РП-00.16.Х.1        РП-40.20.Х.1        РП-40.25.Х.1

   ( Х - № диапазона настройки)

- Клапан регулятора при отсутствии давления  НО  нормально открыт;

- Диапазоны настройки:

             МПа                   Бар           № ( значение Х )

          0,01 - 0,06          0,1 - 0,6              0

          0,04 - 0,16          0,4 - 1,6              1

            0,1 - 0,4              1  -  4                2

            0,3 - 0,7              3  -  7                3

           0,6 - 1,2               6  -  12              4

- Относительная  протечка, % от Kvy, не более   0,6;

 - Корпус клапана – серый чугун /   Поршень, шток– нержавеющая сталь/ Уплотнение  на плунжере – / Фторопласт Ф-4, резина

- Давление номинальное PN, МПа (кгс/см²) 1,6 (16);

- Допустимый перепад давления Δ Рmax, 1,6 МПа ;

- В комплект регулятора входят импульсные трубки со штуцерами ;

- При температуре воды свыше 90 С - устанавливать задатчиком вниз;

- Масса регулятора -  20  кг

- Гарантийный срок - 18 месяцев;

Схема регулятора:

Обозначения регулятора:

Регулятор перепада:                           РП-40.10...,    РП-40.16...,

Регулятор давления "после себя":  РД-А-40.10..., РД-А-40.16...,
