Рег. давления ВРПД Ду 100- цена по запросу

ЦЕНА ПО ЗАПРОСУ

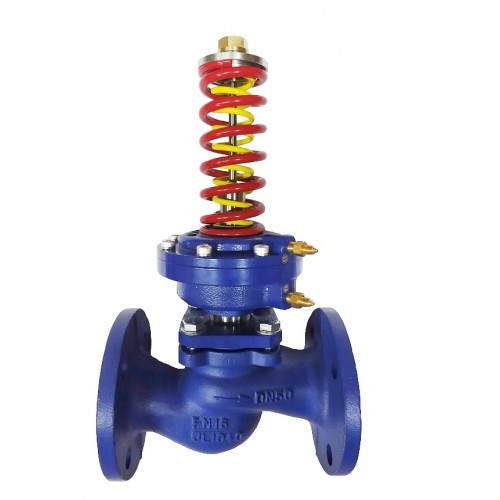

Регулятор  давления ВРПД Ду 100, изменяя расход воды, автоматически поддерживает отрегулированный затяжкой пружин

 давление     "ПОСЛЕ СЕБЯ"    (например, на вводе в тепловой пункт)

или   ПЕРЕПАД давления   (например, между подачей и обраткой)

1. Диаметр условный:  Ду (DN) 100 соединение с трубой;

- Строительная длина (расстояние между фланцев), мм  L =  350 мм ;   Высота,   H =   500 мм;

- Регулируемая среда -  вода   с температурой от +1С  до + 150ºС;

   водные раствороы этиленгликоля и пропиленгликоля с концентрацией до 50 %,

- Окружающая среда: воздух с температурой от +1 до +50°С и относительной  влажностью до 80 % (климатическое исполнение УХЛ 4 по ГОСТ 15150)

       (  Возможно исполнение для нефтепродуктов  с мембраной  NBR - бензо- маслостойкой )

2. Условная пропускная способность,Kvy, м³/ч       63 / 100 / 125 ;

- Клапан регулятора при отсутствии давления нормально открыт;

- Относительная  протечка, % от Kvy, не более   0,6;

 - Корпус клапана – серый чугун / Поршень, шток – нержавеющая сталь/ Уплотнение  на плунжере – фторопласт;

- Давление номинальное PN, МПа (кгс/см²) 1,6 (16);

- Максимально допустимый перепад давления на регуляторе - 0,4 МПа

3. Диапазоны настройки:

 1 Вариант      (мембранная коробка синяя)

 0,04 - 0,7 МПа ( 0,4 - 7 бар )   :

*  (0,01-0,7 МПа (0,1-7 бар)

                       0,04...0,16 МПа  (0,4 - 1,6 бар)  или 0,01 -0,16 МПа (0,1-1,6 бар)   (с  желтой пружиной)

                       0,1...0,4 МПа       (1 - 4 бар)                       (с  красной пружиной)

                       0,3...0,7 МПа       (3 - 7 бар)                       (с двумя пружинами)

      - Регулятор комплектуется ДВУМЯ ПРУЖИНАМИ : желтой и красной;

Используя имеющиеся 2 пружины - можно самостоятельно установить любой из трех диапазонов

 2 Вариант   (мембранная коробка серая)

 0,2 - 1,2 МПа ( 2 - 12 бар ) :

                   0,2 - 0,35 МПа  (2 - 3,2 бар)                      (с  желтой пружиной)

                   0,25 - 0,8 МПа  (2,5 - 8 бар)                      (с  красной пружиной)

                     0,6 - 1,2 МПа   (6 - 12 бар)                      (с двумя пружинами)

- Регулятор ВРПД комплектуется 2-мя пружинами: желтой и красной;

- В комплект регулятора входят 2 импульсные трубки со штуцером резьба G 1/2"

- При температуре воды свыше 120 С - устанавливать задатчиком вниз;

- Гарантийный срок - 24 месяца;

- Масса регулятора -  39 кг

Для заказа регулятора нужно указать параметры:

  1. Диаметр условный:  Ду;        2. Условная пропускная способность, Kvy;       3. Диапазон настройки  МПа/ бар

Регулятор устанавливать на горизонтальных, вертикальных или наклонных трубопроводах

Перед регулятором установить фильтр.
При температуре рабочей среды до 120 °С регулятор устанавливать в любом положении: задатчиком вверх, вниз, в сторону или под любым углом к вертикали.
При температуре рабочей среды выше 120 °С регулятор устанавливать задатчиком вниз.
Допустимое отклонение от вертикали 60°

Регулятор ВРПД можно применять в качестве  аналога  регуляторов давления различных производителей, например:

-   Регулятора  давления  "после себя"     Danfoss   ►    AVD      или   ►     AFD + VFG2 ;

-   Регулятора  перепада  давления          Danfoss   ►   AVP      или   ►     AFP + VFG2 ;
