РД-В-100/ХХ.1 NBR

ЦЕНА ПО ЗАПРОСУ

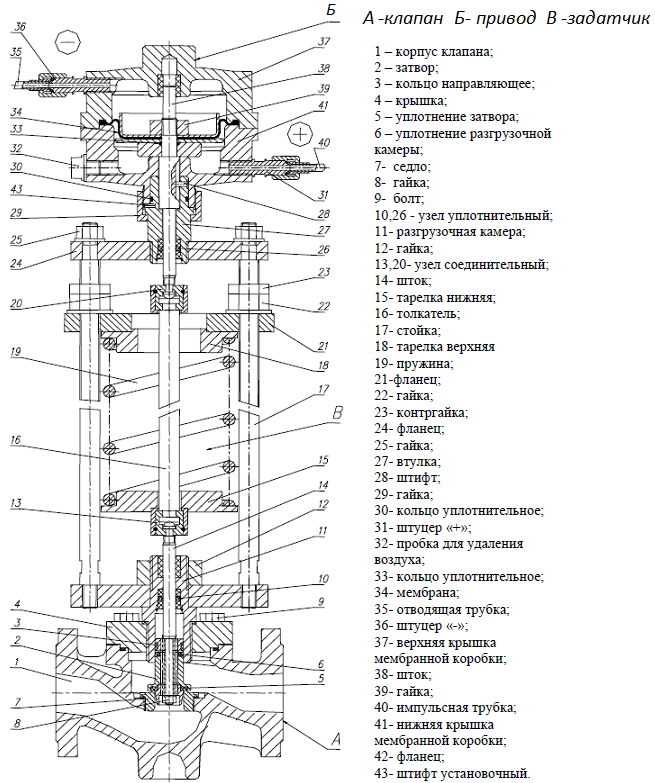

Регулятор давления прямого действия "ДО СЕБЯ" (подпора)  РД-В-100.ХХ.1  для нефтепродуктов с  мембраной  NBR  автоматически поддерживает давление диз. топлива, изменяя расход.

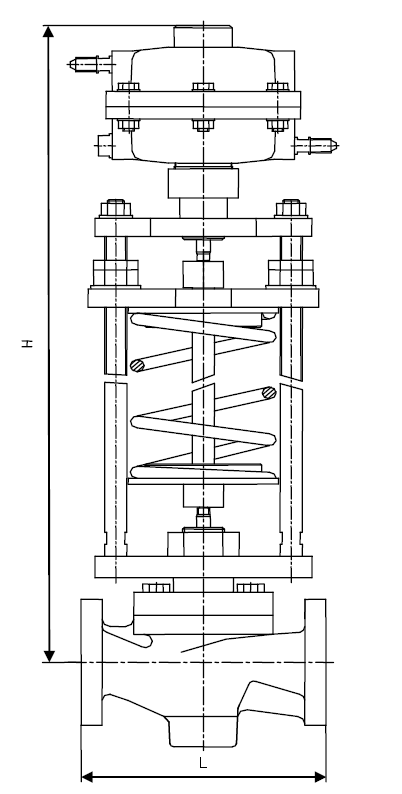

                            H = 830 мм;    L = 350 мм ;

- Фланцевое Ду (DN) 100  соединение с трубой;

-Регулируемая среда: нефтепродукты, диз.топливо до +90С ;

- Мембрана NBR- бензо- маслостойкая

- Давление номинальное PN, МПа (кгс/см²) 1,6 (16) ;

- Допустимый перепад давления  МПа (кгс/см²) 1,6 (16) ;

- Условная пропускная способность, Kvy, м³/ч    63  ; 100 ;  125 ;  160  ;

- Клапан регулятора при отсутствии давления нормально закрыт ;

- Относительная  протечка, % от Kvy, не более   0,1 ;

 - Корпус клапана – серый чугун /   Поршень, шток– нержавеющая сталь ;

- Регулятор разрешается устанавливать в любом положении ;

- Резьба штуцеров -  G1/2 ;

- Диапазоны настройки:

             МПа                   Бар           № ( значение Х )

          0,01 - 0,06          0,1 - 0,6              0

          0,04 - 0,16          0,4 - 1,6              1

            0,1 - 0,4              1  -  4                2

            0,3 - 0,7              3  -  7                3

           0,6 - 1,2               6  -  12              4

- В комплект регулятора входят импульсные трубки со штуцерами ;

- Масса клапана:      45 кГ;

- Средняя наработка на отказ  не менее  10 000 часов;

- Средний срок службы не менее  10 лет;

- Гарантийный срок эксплуатации  48 месяцев  со дня ввода в эксплуатацию;

 Обозначение регулятора:

РД-В-100.125...
