Схемы регулирования ГВС

               Схемы регулирования температуры горячего водоснабжения (ГВС)



В качестве контроллера можно использовать    ►    ВТР-110И  ,       ►      ОВЕН ТРМ-12    и др.  с датчиками температуры ГВС



В качестве исполнительных устройств можно использовать  клапаны регулирующие       ►   КЗР-ХХ    ,  ►    ВКСР



Для  ПАРОВЫХ ТЕПЛООБМЕННИКОВ

в качестве исполнительных устройств в регуляторе  можно использовать

клапаны регулирующие ПАРОВЫЕ      ►  КЗР-ХХ-для пара ,    ►   ВКРП

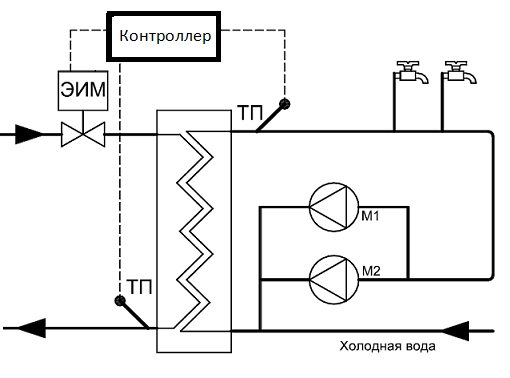

1. Схема регулирования температуры горячего водоснабжения (ГВС) циркуляционная

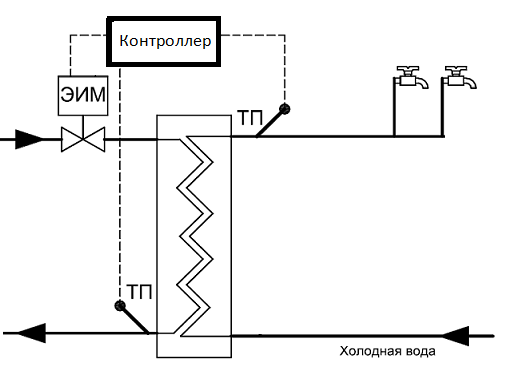

2. Схема регулирования температуры горячего водоснабжения (ГВС) тупиковая

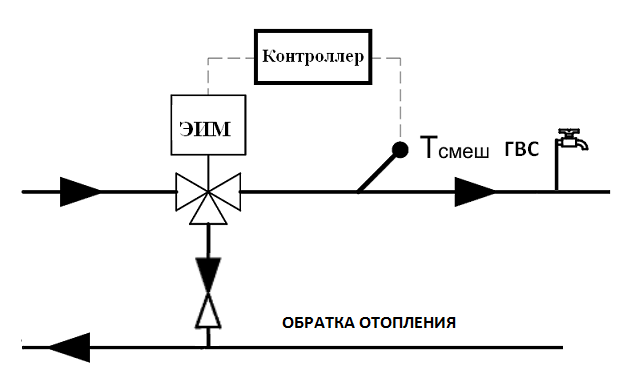

3. Схема регулирования температуры горячего водоснабжения (ГВС) открытая с 3-х ходовым клапаном





В качестве исполнительных устройств в схеме     можно использовать клапаны регулирующие          ►    КСТ   ,         ►    ВКТР
