ТЭМ-104-1 Ду 25 ПРПМ+2 термометра Pt100

Теплосчетчик ТЭМ-104-1 Ду 25 ПРПМ (безфланцевый)           Класс  - В

Диапазон расходов (1:400) Gmin - Gmax, м3/час         0,04- 16,0

Теплосчетчик позволяет организовывать учет в одной системе теплопотребления (теплоснабжения).

  L , мм   =  101      hmax, мм    = 246       D1, мм  =  85

 Комплект теплосчетчика:

-  ИВБ ТЭМ-104-1 (Измерительно-Вычислительный блок)   -1 шт.;

-  ПРПМ Ду 25  (Первичный Преобразователь Расхода фланцевый) - 1 шт.;

- ТСПА-К  (согласованная пара термопреобразователей сопротивления Pt100) - 1 к-т;

- Кабель RS-232 (для связи с адаптером переноса данных или ПК);

- Максимальное рабочее давление в трубопроводе 1,6 МПа (по заказу - 2,5 МПа) ;

- Диапазон измерения температуры теплоносителя в трубопроводах от 0 до 150 °С  ;      dtmin = 2°

- Максимальная длина линий связи:

                          между ППРМ и ИВБ  100 м ;

                          между расходомером с частотно-импульсным входом и ИВБ  - 500 м;

                          между термопреобразователя сопротивления и ИВБ  - 300 м;

- Питание ИВБ теплосчетчика  230В В, 50Гц ;

- Степень защиты     IP54 ;

- Интерфейс связи:   RS-232,  RS-485;

- Максимальная длина линии связи при передаче данных:

                          по интерфейсу RS-232С – 15 м ;

                          по интерфейсу RS-485 – 1200 м ;

- Считывание архива осуществляется по интерфейсу RS-232C или RS-485 при помощи программы Stat10x ;

Глубина архива регистрируемых параметров:

                        - часовых данных – 1536 (64 суток);

                        - суточных данных – 384 (12 месяцев);

                        - месячных записей – 120 (10 лет);

- Теплосчетчик сертифицирован в РФ,  Государственный реестр средств измерений  № 26998-19

- Первичная поверка  осуществляется предприятием  "АРВАС", Республика Беларусь (действительна в РФ) ;

- Межповерочный интервал - 4 года;

- Вес комплекта т/счетчика:      8 кг,  ( с  КМЧ  - 14 кг )  ;

- Гарантийный срок 48 месяцев со дня продажи прибора

     Дополнительно подключаемое оборудование:

Датчики избыточного давления ДИД (необходимы внешние блоки питания  )  - 2 шт.

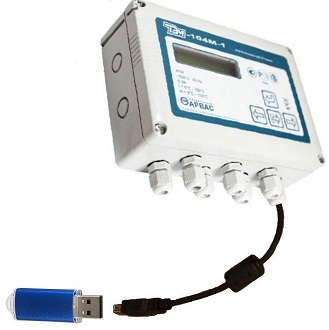

*   Предприятие "АРВАС" также производит современную версию теплосчетчика   ТЭМ-104 М     с  USB - портом (съем полного архива на стандартную "флэшку" за время ≤ 40сек )

        Перейти на страницу ТЭМ-104 М-1 Ду 25 ПРПм ►  ТЭМ-104М-1 Ду 25 ПРПм
