Регулятор давления пара "до себя" ВРДД-П Ду 40 - цена по запросу

Регулятор давления пара "до себя" ВРДД-П Ду 40 - цена по запросу
Модель: ВРДД-П для пара Ру25 Ду 40
Наличие: под заказ 15 рабочих дней
Цена: 0руб.
С НДС: 0руб.
Кол-во:
   - или -
В закладки
В сравнение
Описание:

ЦЕНА ПО ЗАПРОСУ



Регулятор  давления   ПАРА    ВРДД-П  Ду 40 , изменяя расход, автоматически поддерживает

отрегулированное затяжкой  пружины    ДАВЛЕНИЕ ДО СЕБЯ

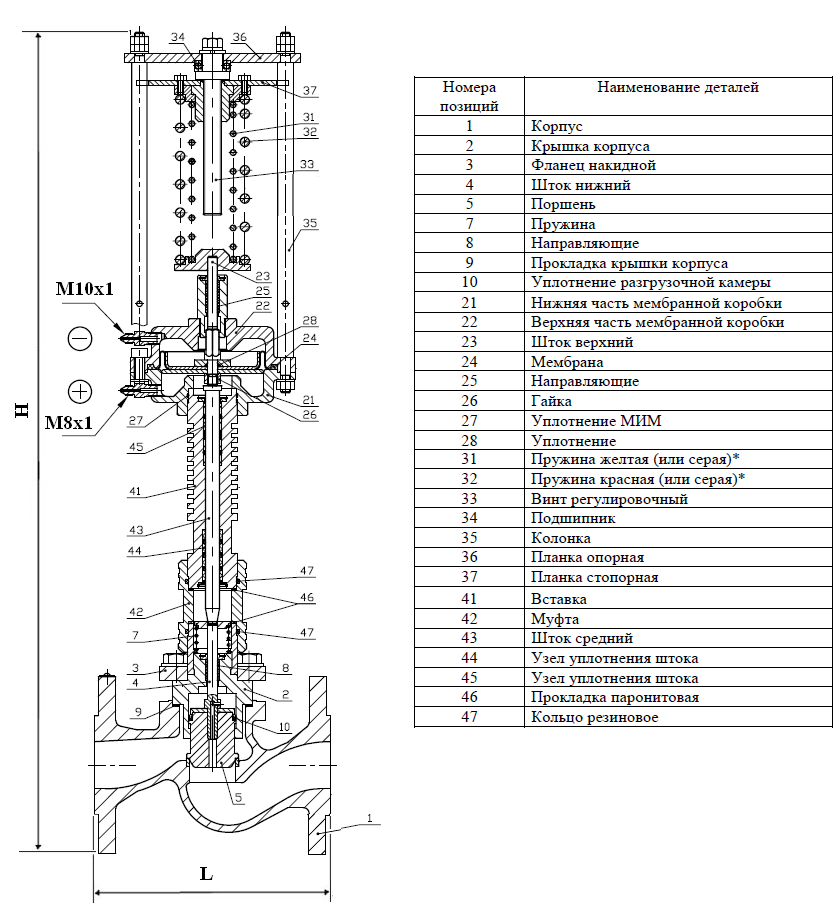

                       L200 мм ;   Высота,   H =   715 мм



1. Диаметр условный:  фланцевое соединение Ду (DN) 40 ;

- Регулируемая среда -    ПАР     до +220ºС

- Давление номинальное PN, МПа (кгс/см2) 2,5 (25);

- Максимально допустимый перепад давления на регуляторе ΔP < P1 / 2, но не более 0,4 МПа

   где P1 - давление перед регулятором.

- Окружающая среда: воздух с температурой от +1 до +50°С и относительной влажностью до 80 %

   (климатическое исполнение УХЛ 4 по ГОСТ 15150)



2. Условная пропускная способность, Kvy, м3   10 ; 16 ; 20  или  25



- Клапан регулятора при отсутствии давления  НЗ  нормально закрыт;

- Относительная протечка, % от Kvs, не более  0,6% ;

- Зона нечувствительности: не более 0,03 МПа ;

- Корпус клапана - ковкий чугун

- крышка корпуса, седло, поршень, шток: сталь 40Х13; мембрана: EPDM; уплотнение штоков: EPDM, PTFE;

- Уплотнение в затворе  - металл-по-металлу



3. Диапазоны настройки:

        Вариант 1             0,1 - 0,7 МПа    ( 1 - 7 бар )



       0,1...0,4 МПа  ( 1 - 4 бар)   с красной пружиной

       0,3...0,7 МПа  ( 3 - 7 бар)   с двумя пружинами (желтой + красной)





           - Регулятор комплектуется ДВУМЯ ПРУЖИНАМИ : желтой и красной

             Используя имеющиеся 2 пружины - можно самостоятельно установить любой из двух диапазонов





       Вариант 2              0,6 - 1,0 МПа ( 6 - 10 бар )



         С двумя серыми пружинами







   Комплект Регулятора ВРДД-П включает:

- Комплект трубок импульсных - 1 к-т.
- Штуцер с резьбой G 1/2 - 1 шт.
- Трубка отводящая - 1 шт.





 - Гарантийный срок - 24 мес.;

- Срок службы - не менее 10 лет ;

- Масса регулятора -  20 кг



- Подключение мембранного исполнительного механизма к паровому трубопроводу  должно производиться

  только через разделитель сред ;



- Разделитель сред (охладитель импульса) в комплект регулятора не входит,  заказывается отдельной позицией











   Для заказа регулятора нужно указать параметры:

  1. Диаметр условный  Ду ;    2. Условная пропускная способность, Kvy, м3/ч    3. Диапазон настройки  МПа(кг/см2)

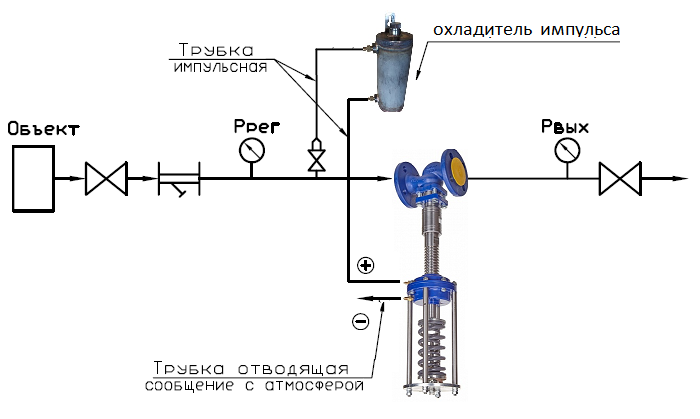

              Схема подключения регулятора





                                                                Регулятор устанавливать задатчиком вниз

Прямые участки трубопроводов без изменений диаметров:    - до и после регулятора - не менее 3 DN;
                                                                                                       - до  подсоединения импульсной линии - не менее 150 мм.
