Регулятор РД-А-20.ХХ.1 (РП-20.ХХ.1)- цена по запросу

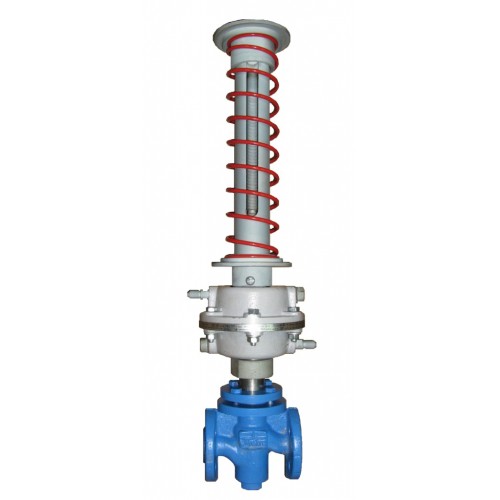

Модель: Регулятор давления прямого действия РП(РД-А) DN 20
Наличие: поставка 7 рабочих дней
С НДС: 0руб.
ЦЕНА ПО ЗАПРОСУ
Регулятор давления РД-А-20.ХХ.Х.1 Ду 20 поддерживает давление "после себя", заданное настройкой пружины, ограничивая расход воды (до + 150С) или воздуха (до + 80С)
или при исполнении РП-20.ХХ.Х.1 поддерживает перепад давления

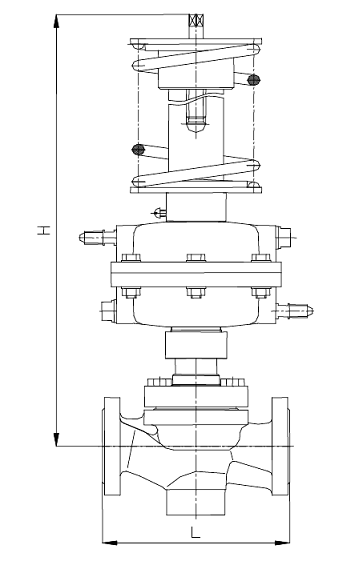

L = 150 мм H = 560 мм
- Фланцевое Ду (DN) 20 соединение с трубой;
- Регулируемая среда - вода до + 150ºС, воздух до + 80ºС;
- Условная пропускная способность, Kvy, м3/ч 1,6 ; 2,5 , 4,0 или 6,3 ;
- При варианте исполнения регулятора давления "ПОСЛЕ СЕБЯ" обозначение :
РД-А-20.2,5.Х.1 РД-А-20.4,0.Х.1 РД-А-20.6,3.Х.1
( Х - № диапазона настройки)
- При варианте исполнения регулятора ПЕРЕПАДА ДАВЛЕНИЯ обозначение :
РП-20.2,5.Х.1 РП-20.4,0.Х.1 РП-20.6,3.Х.1
( Х - № диапазона настройки)
- Клапан регулятора при отсутствии давления НО нормально открыт;
- Диапазоны настройки:
МПа Бар №
0,01 - 0,06 0,1 - 0,6 0
0,04 - 0,16 0,4 - 1,6 1
0,1 - 0,4 1 - 4 2
0,3 - 0,7 3 - 7 3
0,6 - 1,2 6 - 12 4
- Относительная протечка, % от Kvy, не более 0,6;
- Корпус клапана – серый чугун / Поршень, шток– нержавеющая сталь/ Уплотнение на плунжере – / Фторопласт Ф-4, резина
- Давление номинальное PN, МПа (кгс/см2) 1,6 (16);
- Допустимый перепад давления Δ Рmax, 1,6 МПа ;
- В комплект регулятора входят импульсные трубки со штуцерами ;
- При температуре воды свыше 90 С - устанавливать задатчиком вниз;
- Масса регулятора - 14 кг
- Гарантийный срок - 18 месяцев;
Схема регулятора:
Обозначения регулятора:
Регулятор перепада: РП-20.2,5..., РП-20.4..., РП-20.6,3....,
Регулятор давления "после себя": РД-А-20.2,5..., РД-А-20.4..., РД-А-20.6,3...,
