Регулирующий блок AFD- подберем аналоги
Регулирующий блок AFD применяется в составе регулятора давления "после себя" .

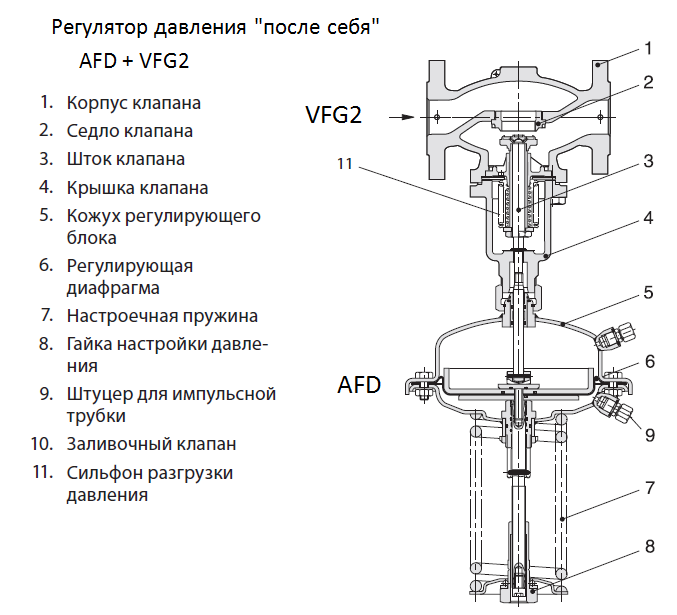

Регулятор состоит из фланцевого клапана (VFG2 для воды или VFGS2 для пара), регулирующего блока с диафрагмой и пружины для настройки давления. Давление в системе после регулятора подается в полость под диафрагму через импульсную трубку со стороны настроечной пружины. На другую сторону диафрагмы действует атмосферное давление. Нормально открыт.
- Размерный ряд: Ду 15 - Ду 250;
- Давление: Ру 16, 25, 40 бар
- Регулируемая среда - вода или водяной пар до t max = +350°С

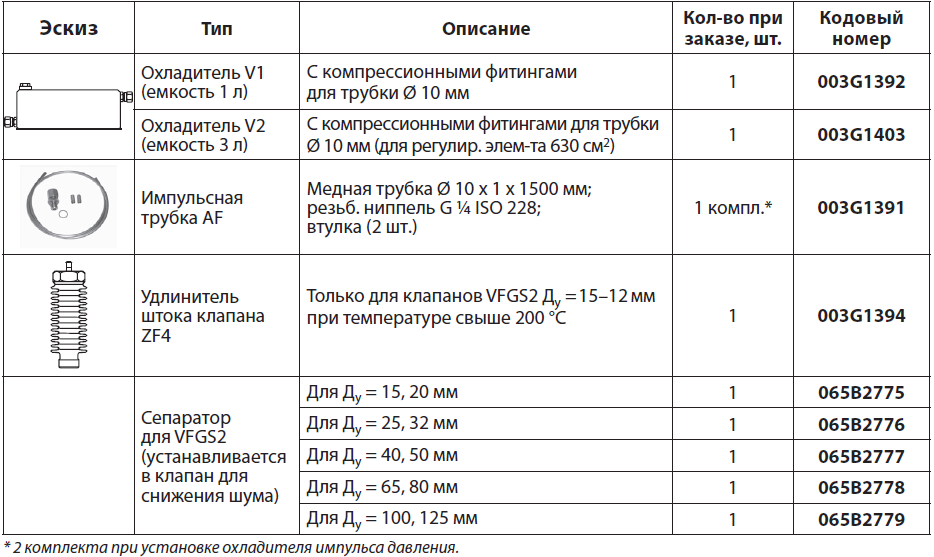

- При температуре свыше 150С и при любой температуре пара на импульсной трубке между трубопроводом и регулирующим блоком должен быть установлен охладитель импульса давления.
- При t ≤ 120°С регулятор может быть установлен в любом положении; От Ду 100 и t ≥ 120°С регулятор должен быть установлен регулирующим блоком вниз.
ВОЗМОЖНОСТЬ ЗАМЕНЫ НА АНАЛОГ:
Для воды :
Регулятор давления "после себя" AFD + VFG2 можно заменить на ► Регулятор давления "после себя" РД-А
Для ПАРА:
Регулятор давления "после себя" AFD + VFGS2 можно заменить на
При Ру 16 ► Регулятор давления ПАРА "после себя" RDT-T
При Ру 25 ► Регулятор давления ПАРА "после себя" УРРД-НО
